可燃气体探测器有双线制、三线制和四线制三种不同的连接方式，可燃气体探测器一般采用三线制和四线制两种连接方式，你知道为什么吗?下面济南力科实业小编来为大家具体讲解一下三种不同的连接方式，附加可燃气体探测器接线图，气体报警系统图，想了解可燃气体探测器价格的朋友可以拨打免费咨询热线：157-2612-3365
可燃气体探测器双线制
可燃气体探测器两根线是电源和信号同属于共用，属于有源两线制表。可燃气体探测器两线制在市面上应用的比较少，最主要的原因是传感器自身功耗比较大，自身功耗无法实现功耗小于4mA，可燃气体探测器一般采用催化燃烧式传感器，一般采用三线制、四线制。如果采用电化学传感器这种低功耗传感器可以选择双线制。
可燃气体探测器双线制接线图
可燃气体探测器三线制、四线制
1.可燃气体探测器三线制会用到4-20mA信号线需要两根线，还需要两根正负极电源线。三线制是指V、S、GND这种三线式的端子，三线制的优点是供电和信号分离，仪表功耗与信号输出无关。在使用仪表时，自身消耗功率的增加不会改变，输出电流信号也不会变得不稳定。

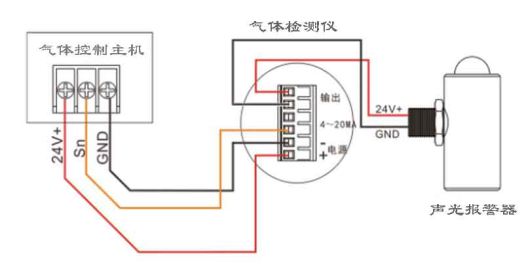

可燃气体探测器三线制接线图
2.也有些仪表设计成电源V+、 V-，信号I+和I-，目前比较少，属于四线制。
3.特殊情况：如果用到对外输出RS485，则需要多加一种专业的2芯屏蔽双绞线，如果还需要对外开关量的报警输出信号线，所以就会有COM和ON的两个线。因此我们需要根据需求来确认信号线的根数。

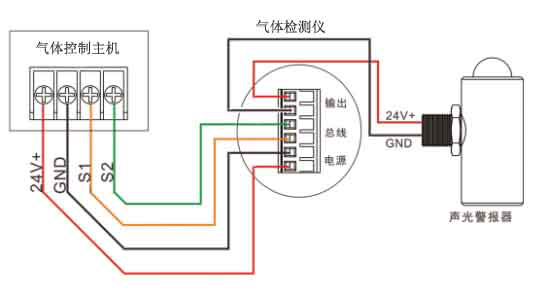

可燃气体探测器四线制接线图
本篇文章为大家介绍了可燃气体探测器三种不同的接线方式。想要了解可燃气体探测器价格需要出具第三方气体检测报告的朋友可以拨打免费咨询热线：157-2612-3365。
